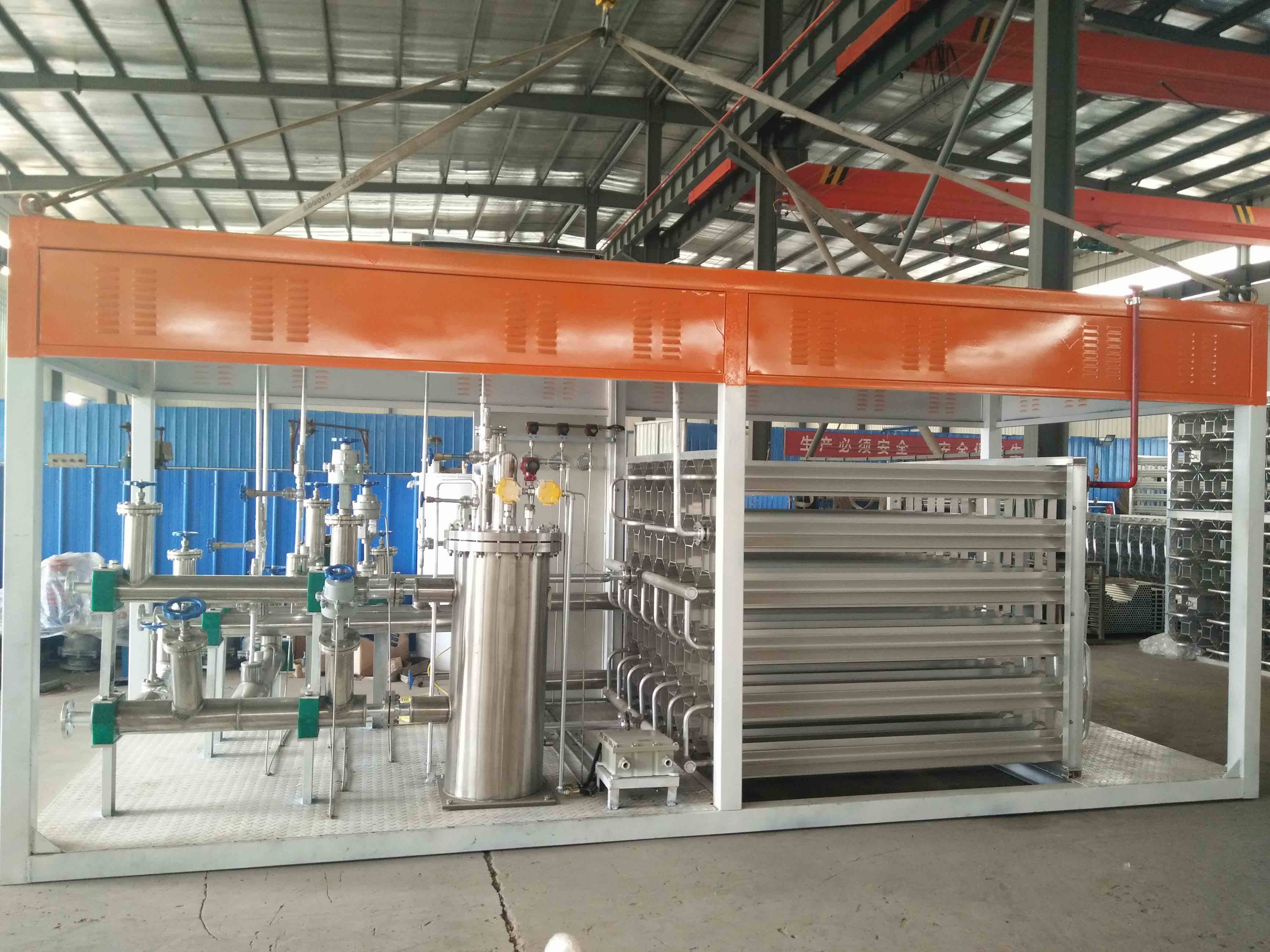

LNG加注撬

时间:2020-05-10  编辑:admin字体:
分享到:

工艺流程:

由LNG槽车或集装箱罐车运送来的液化天燃气,通过卸车增压气化器将运输车内的液体加压,卸至LNG储罐储存,卸车不影响加注,也可以利用低温潜液泵直接卸车。加液时,利用储罐增压系统,将储罐的压力提高,利用压差将LNG压出。LNG通过低温潜液泵加压到1.0MPa以上,经过加液机给汽车加气。

本系统包括四个工作模式:卸车模式,调压调饱和模式,预冷和加注模式,超压泄压模式,控制系统可方便实现几个模式的切换。



主要设备:

LNG储罐、多功能增压气化器、EAG加热器、LNG低温潜液泵撬、加液机、控制系统、泄压系统及其他设备。

●LNG储罐为低温真空绝热容器,单罐水容积通常为20-60m3,一级站储罐总容积≤180m3,二级站储罐总容积≤120m3,三级站储罐总容积≤60m3。

●LNG低温增压泵多为潜液泵,用于将LNG加压到1.0MPa以上后,送至LNG加气机。

●多功能增压气化器:空温翅片管形式,多功能集于一体,具有卸车增压、储罐增压、EAG和BOG增热功能。

●LNG加气机包括低温质量流量计、加注枪、回气 枪、阀门等附件以及加注面板,整体具有防爆认证。

●控制系统将液位、压力、温度、泄露报警、流量等所有信号集中监控,与前揣紧急切断阀连锁,保证放心用气。

●低温管道采用真空绝热管或耐低温保温材料保冷,外型美观,吸热量小。
