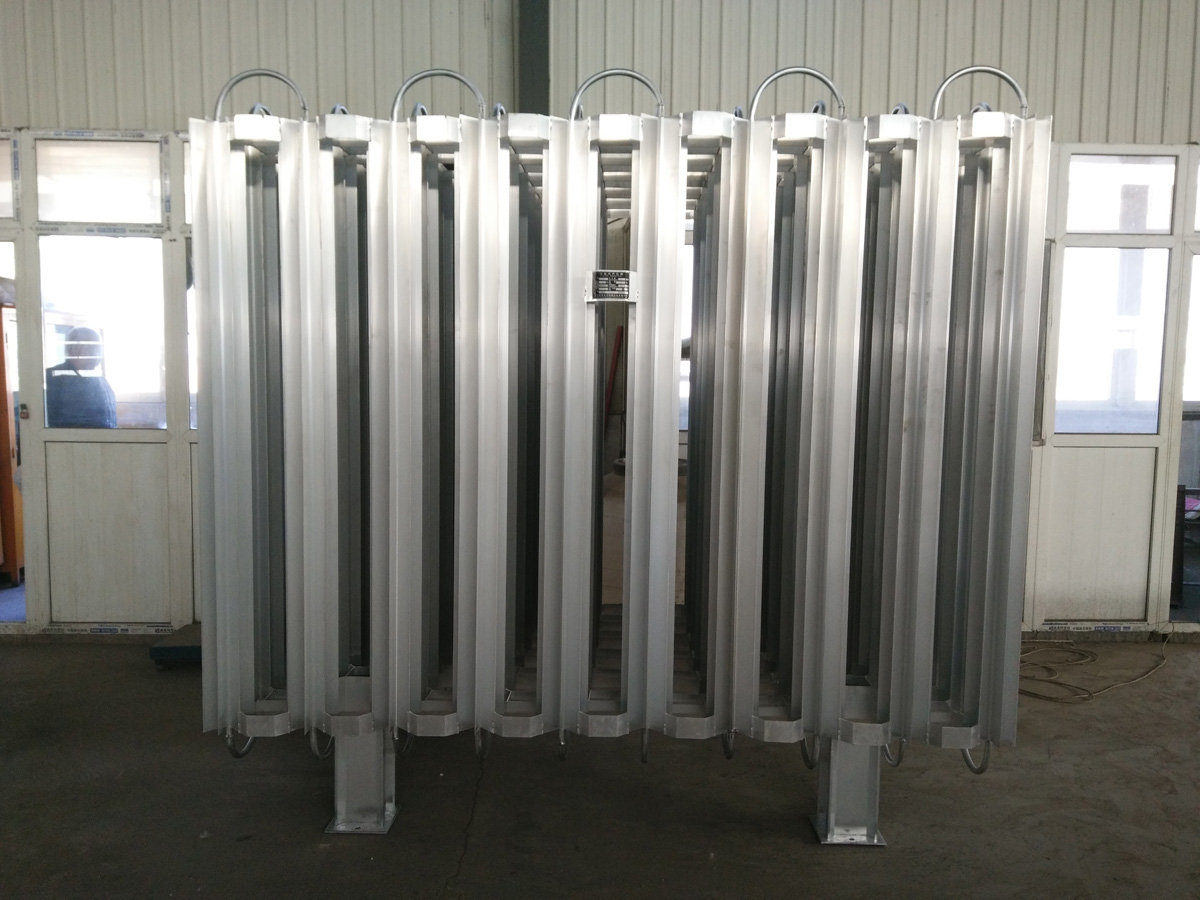

空温式气化器



空温式气化器是将低温液态气体（LO2、LN2、LAr、LCO2、LNG等）通过热交换，气化成气态气体，按用途分为高、低压两种。高压气化器是将经过低温液体泵增压后的液氧、液氮、液氩气化成高压气体充入钢瓶。低压气化器是将贮槽中的低温液体气化成低压气体，经调压装置通过管道输送至使用现场。







LNG空温式气化器工作原理：



本产品是利用大气环境作为热源，通过导热性能良好的星型铝翅片管进行热交换，使各种低温状态下的（如LNG、LN2、LO2、LAr、LCO2等）液态液体、在不使用附加能源的条件下气化成气体。







LNG空温式气化器结构特征：



1、本空温式气化器产品是高效节/能产品，相对蒸汽加热气化器、水浴式电加热气化器可以起到节省大量的能源作用。



2、本产品所采用的星型铝翅片管材料具有优良的换热效果、耐腐蚀强、使用寿命长、操作和维修方便等优点。



3、产品采用行业流行的无框架菱形连接，翅片与翅片之间不需焊接、通过专有的工具加工固定，内应力小，结构紧凑坚固，排列整齐，美观大方，管道及管件连接采用氩弧焊焊接，焊缝均匀、无气孔。



4、本产品主要由星形翅片管、连接弯管、连接结构件、吊装装置、底座、运输框架及进出口接头等组成。



5、翅片与翅片的间距大、通风效果良好、化霜快。



6、产品在出厂前均以做压力试验，无渗漏现象，每台都严格的作去油，脱脂处理并用干燥氮气吹干。







LNG空温式气化器技术参数：



适应温度：-163℃



设计压力：0-3.0Mpa



使用压力：0-2.5Mpa



散冷方式：流动空气



材质：6063铝合金



介质：液氧、液氮、液氩、液体二氧化碳、液化天燃气等。







LNG空温式气化器工艺流程



流程一：低温液体（如液氧、液氮、液氩、液体二氧化碳、液化天燃气等低温液体等）从低温液体贮槽内，通过贮槽自身压力排出液体，流经低温液体泵加压，进气化器气化成气体，再经汇流排充装到钢瓶。



流程二：液体经气化器气化成气体，进管路调压装置调整到使用压力后通过管道输送到使用终端。
